Бак для лодочного мотора своими руками

Все и немного больше о бензобаках для моторных лодок

Непрерывную подачу топлива для передвижения моторной лодки обеспечивает бензобак для лодочного мотора, являющийся неотъемлемой частью топливной системы.

Они бывают разных видов и конфигураций, а также различаются по объему. Более подробно об этом и о том, можно ли изготовить топливный бак своими руками, расскажет данная статья.

Конструкция и виды топливного бака для моторной лодки

Стандартный топливный бак для лодочных моторов обычно состоит из нескольких составляющих, а именно:

  • резервуар для топлива;
  • крышка бензобака;
  • соединительный шланг;
  • вентиляционный клапан.

Эта комплектация присуща всем видам бензобаков. Топливо заливается в емкость, которая закрывается специальной крышкой, оснащенной вентиляционным клапаном или штуцером. Это обусловлено тем, что при воздействии солнечного света и повышенных температур бензин в баке начинает испаряться и его пары создают избыточное давление, что представляет опасность воспламенения бензиновых паров. Избыточное давление стравливается с помощью устройства, монтируемого в крышку бензобака.

С помощью соединительного шланга происходит подача топлива из резервуара непосредственно в лодочный мотор. Объем резервуара определяется исходя из мощности установленного на лодку мотора.

Разновидности и классификация

Существует разделение баков для лодочных моторов по конструктивным особенностям на следующие категории:

  • встраиваемые: несъемные резервуары, которые устанавливаются на моторы мощностью до 6 лошадиных сил малых лодок, их монтируют непосредственно под защитный чехол мотора;
  • съемные или переносные: используются на надувных лодках и малых катерах, такой тип предпочитают рыбаки и туристы, передвигающиеся на большие расстояния;
  • стационарные: такие баки устанавливают на более мощных моторах, они имеют большую емкость и используются на больших катерах и яхтах.

Также существует деление бензобаков на мягкие и жесткие. Мягкие резервуары для топлива производят из специальных непроницаемых материалов повышенной эластичности, обеспечивающих герметичность емкости бака. При наполнении бака они растягиваются, по мере использования бензина их размеры уменьшаются.

Преимуществом данного вида бензобаков является то обстоятельство, что в них не скапливаются бензиновые пары. Малые габариты и способность менять форму позволяют устанавливать их в местах, куда обычный жесткий бак просто не впишется. Главным недостатком подобного бака для моторной лодки является его высокая цена.

Что касается формы топливного бака, то обычно их изготавливают либо в виде канистры, либо как резервуар прямоугольной формы.

По материалу изготовления бензобаки делятся на следующие виды:

Все материалы должны быть бензостойкими. Тканевые (мягкие) бензобаки изготавливаются из многослойных полимерных тканей, обеспечивающих емкости герметичность и химическую стойкость к агрессивному воздействию бензина.

Особенности выбора

Объем топливного бака определяется исходя из того, какой мощности лодочный мотор установлен на лодке. Очень часто перед людьми, совершающими на моторных лодках длительные путешествия (рыбаки, туристы), стоит вопрос об увеличении емкости бензобака.

Есть несколько вариантов решения проблемы. Можно установить дополнительный топливный бак большей вместительности, брать с собой запас бензина в канистрах и т.д. Но такое решение задачи подразумевает нерациональное использование свободного пространства, которого на лодке или катере и так немного.

Самым оптимальным вариантом является установка дополнительного бензобака на транце лодки, это экономит пространство, предупреждает смещение бака на волне. На надувных лодках подобный бак крепится на подвесном транце, на лодках из ПВХ – на стационарном, а у катеров и лодок жесткой конструкции – на корме. Некоторые умельцы монтируют несколько плоских емкостей, соединенных между собой трубками, под настилом на днище.

Следует помнить о том, что при выборе топливного бака необходимо обращать внимание на следующие моменты:

  • комплектация (вся фурнитура и крепеж должны соответствовать комплектации, заявленной производителем);
  • качество материала (емкость бака должна быть герметичной, устойчивой к воздействию паров бензина, прочной и стойкой к температурным перепадам);
  • дно бензобака должно быть оснащено отсеками для сбора конденсата, чтобы вода не попала в бензопровод.
Читать еще:  Лодочный мотор без регистрации

Все большую популярность приобретают топливные баки из различных видов пластмасс и мягкие топливные баки, несмотря на их более высокую стоимость.

Как сделать бензобак самостоятельно?

Опытные рыбаки и туристы, имеющие богатый опыт доделки и переделки оборудования в соответствии со своими запросами, делают бензобаки своими руками. В ход идут различные емкости, резервуары. На форумах есть множество полезной информации о том, как смастерить бензобак самостоятельно.

В обычную канистру врезается штуцер для регулировки давления, оснащенный клапаном, а также бензостойкий шланг, преимущественно прозрачный, для подачи бензина в лодочный мотор.

Помимо баков из канистры и емкостей разного рода, своими руками переделывают автомобильные топливные баки для установки на моторную лодку. И даже умудряются установить систему контроля уровня топлива, также взятую из автомобиля. Каждый желающий может перенять опыт и своими руками сделать бензобак, отвечающий личным потребностям.

Системы контроля уровня топлива

Важным моментом является необходимость контроля уровня бензина в топливном баке, т.к. в условиях путешествия по воде дозаправиться будет негде. Существую различные методы для осуществления контроля количества топлива, например:

  • визуально – на пластиковом баке нанесены отметки и виден уровень бензина;
  • с помощью системы контроля уровня топлива.

Датчики уровня бывают механические и электронные. По аналогии с автомобильными системами, лодки оснащают специальными системами контроля уровня топлива, выводящими данные о наполненности бензобака на его крышку или на приборную панель лодки.

Подобные системы являются дополнительной, но необходимой опцией, которой не следует пренебрегать. Особенно при планировании продолжительных путешествий по воде на дальние расстояния.

Как устанавливать на моторную лодку?

При установке топливного бака необходимо следовать некоторым правилам и ограничениям. Например, надо помнить, что монтировать объемные плоские бензобаки нужно вдоль борта, т.к. при установке поперек, на волне бензин будет перемещаться от края к краю, что может привести к нарушению устойчивости на поверхности воды и опрокидыванию лодки. Также внутреннее пространство бака должно быть разделено на секции, которые будут препятствовать резкому переливанию жидкости из конца в конец емкости.

С мотором бензобак соединяется системой бензопроводов, представляющих собой шланги с фитингами. Важно правильно подобрать диаметр бензопроводного шланга, от этого напрямую зависит работа мотора. Чаще всего устанавливают шланги с диаметром сечения 8, 10 или 12 мм. Важно помнить, что чем более мощный мотор установлен на лодку, тем больше должен быть диаметр бензопровода.

Монтируется система подачи топлива без перепадов по высоте, без резких изгибов и перекручивания шлангов. Также при монтаже под неправильным углом в бензопроводе может возникнуть воздушная пробка и подача топлива прекратится, мотор заглохнет.

Немного о крышке топливного бака

Крышка бензобака является важной частью его конструкции, выполняющей важные функции, такие как:

  • предотвращает утечку или выплескивание бензина при движении лодки и на виражах;
  • не допускает попадание внутрь топливного бака механических загрязнений, атмосферных осадков и т.д.;
  • регулирует давление бензиновых паров внутри бака;
  • предотвращает излишнее испарение бензина.

Любая, даже самая простая крышка, оснащена специальными уплотнителями для герметичности бензобака. В нее также монтируется специальный клапан для стравливания топливных испарений и снижения давления внутри резервуара.

Опытные пользователи не рекомендуют терять крышки, входящие в комплект бензобака, т.к. в случае утери и замены крышки, может нарушиться герметичность бензобака.

Где и как купить?

В настоящее время на рынке предлагается множество различных бензобаков для моторных лодок, катеров и яхт на любой вкус и кошелек покупателя. Нужно только определиться с тем, какой бензобак нужен, из какого материала, какова емкость резервуара и т.д. Наличие дополнительных опций, таких как контроль уровня бензина, топливный фильтр и т.д., тоже увеличивает стоимость бака, равно как и фирма-производитель.

Читать еще:  База отдыха в карелии недорого

Лидерами по продажам лодочных моторов и аксессуаров к ним являются такие фирмы как Ямаха, Хонда, Тохатсу, Сузуки и т.д. Эти наименования являются гарантией высокого качества изделия, а это очень важно при выборе бензобака и топливной системы.

На российском рынке работает множество фирм, занимающихся продажей лодочных моторов и аксессуаров. Помимо предприятий розничной торговли они создали интернет-магазины, в которых можно в несколько кликов выбрать наиболее выгодную цену на нужный товар, оплатить и оформить доставку.

Ниже в таблице приведены диапазоны цен на топливные баки в различных интернет-магазинах.

Интернет-магазин Диапазон цен, руб. Ссылка на сайт в интернете
«ALLIGATOR» 3824,00 – 16399,00 http://alligator-boat.ru/internet-magazin/folder/stacionarnye-toplivnye-baki
«Алиэкспресс» 2961,81 – 6398,78 https://ru.aliexpress.com/popular/fuel-tank-boat.html
«TIU.RU» 1645,00 – 30150,00 https://moskva.tiu.ru/Toplivnyj-bak-lodochnogo-motora.html?category=12070607&sort=-price
«1000 размеров» 1645,00 – 11127,00 https://vodnik.1000size.ru/perenosnye-i-stacionarnye-toplivnye-baki-dlya-lodochnyh-motorov

Предлагаемый интернет-магазинами ассортимент разнообразен, покупатель может выбрать оптимальный вариант, подходящий по цене. К тому же многие продавцы устраивают акции и распродажи, что поможет получить дополнительную скидку при покупке. А те любители, кто любит все делать своими руками, всегда смогут найти советы и рекомендации по тому, как сделать топливный бак для лодочного мотора своими руками.

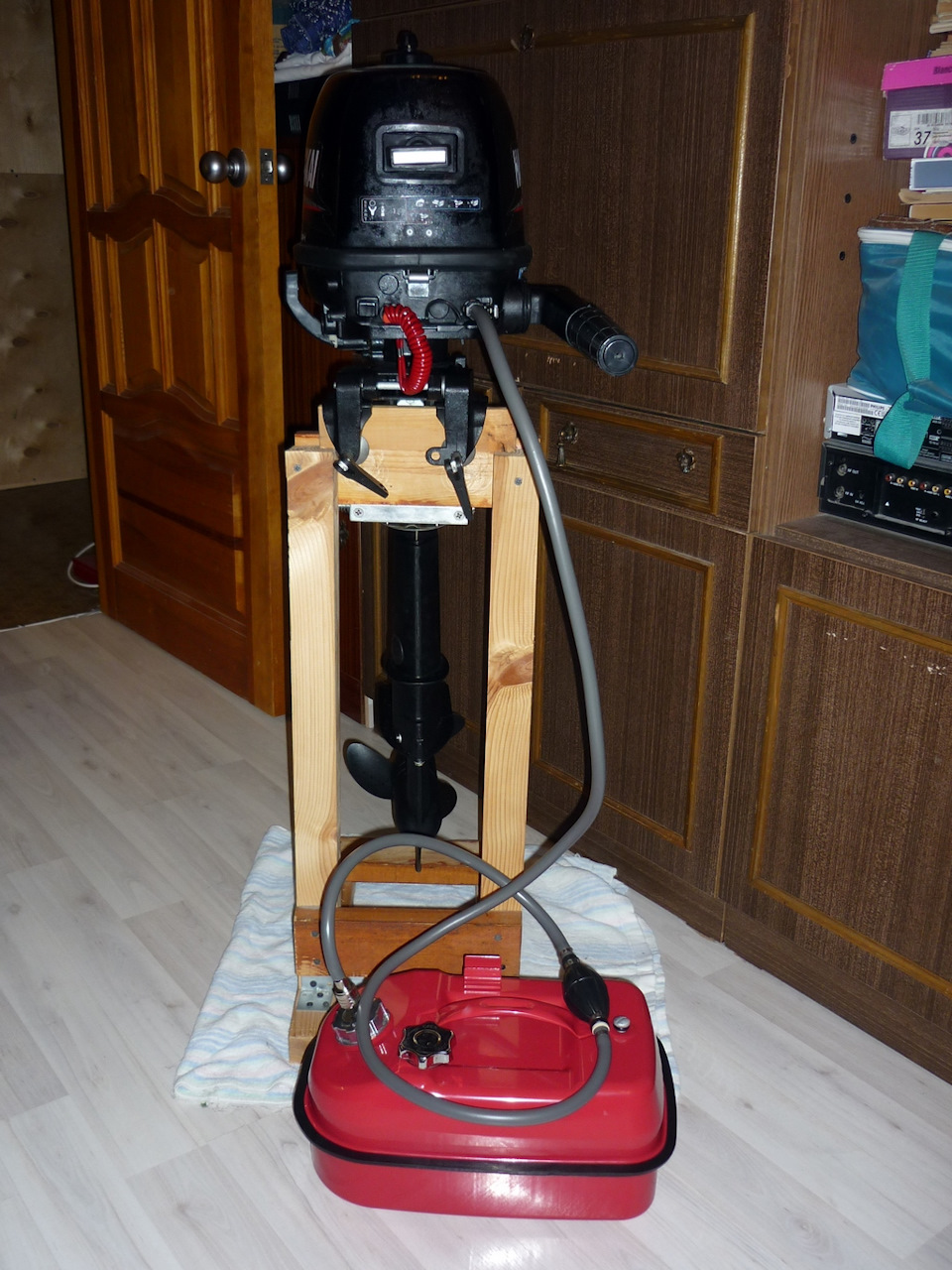

Communities › Лодки и Моторы › Blog › Топливный бак для ПЛМ из металлической канистры.

Канистра куплена в Юлмарте, емкость 10 л.
Коннекторы, штуцера, шланг с грушей заказывал в 1000 размеров.
В планах примастрячить датчик уровня, идеи уже есть.

Comments 17

не мало 10 литров будет? У меня так по практике бывает в обе стороны по 12-15 литров, мотор 9.5

Нормально! У меня переходы небольшие.

Понятно! хорошо сделали аккуратно! Я сейчас бак готовлю на 24 литра из алюминия. Замерял, на глиссере 500 грамм на километр жрет идет со скоростью 28-33 км/ч в зависимости от течения если это река. А вот когда хорошо груженный то 8-12 км на полный газ, и расход получается 2 литра на 1 км! На глиссер не выходит зараза) А плавать иногда приходится по 15 км в одну сторону, озеро у нас большое разливистое!

У меня редко когда за всю рыбалку 10 км набегает.

Сейчас руки дойдут поставлю эл. зажигание надеюсь расход уменьшится! Комплект уже купил) Сезон вчера закрыл покатушек) Зимой буду ковырять плм!

Тоже планирую ЭЗ установить.На русфише уже схему обкатали, осталось повторить.

Про расход пишут? Есть улучшения?

У движка расход мизер, поэтому сложно судить.Нужно время, а блоки только сделали.А вот про более устойчивую работу движка пишут.
Скорее всего и расход должен снизиться.
Если интересно посмотри www.rusfishing.ru/forum/s…?p=7906083&postcount=5071

Спасибо! Гляну! Да говорят что лучше заводится даже будет! Ну могу судить по своему УАЗу когда у меня родной мотор стоял, я поставил БЗ то мотор стал даже работать тише! И обороты набирать резко, и расход упал немного!

У движка расход мизер, поэтому сложно судить.Нужно время, а блоки только сделали.А вот про более устойчивую работу движка пишут.
Скорее всего и расход должен снизиться.
Если интересно посмотри www.rusfishing.ru/forum/s…?p=7906083&postcount=5071

Я схему готовую взял, именно под свой мотор! у меня Johnson, так что думаю там никаких заморочек не должно быть!

Понятно! хорошо сделали аккуратно! Я сейчас бак готовлю на 24 литра из алюминия. Замерял, на глиссере 500 грамм на километр жрет идет со скоростью 28-33 км/ч в зависимости от течения если это река. А вот когда хорошо груженный то 8-12 км на полный газ, и расход получается 2 литра на 1 км! На глиссер не выходит зараза) А плавать иногда приходится по 15 км в одну сторону, озеро у нас большое разливистое!

Читать еще:  Sun marine официальный сайт

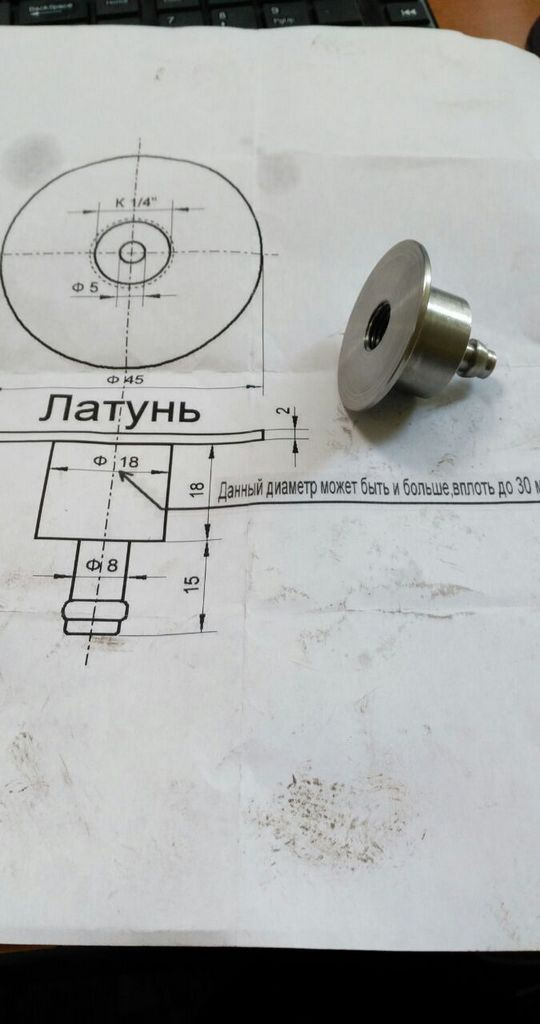

Тут из самодельщины только вставка в крышку, для штуцера, решил от Сузуки поставить.

Хорошо сделано! )) сохранил))

Нет лучше и дороже вещи чем та которая создана своими руками! А обосрать рукастых это унас как здрасте !и рассуждать дома на диване где дешевле где касяк какой ! А вот жопу от дивана отрывать лень ! Я бы ещё фильтр топливный перед мотором с отстойником поставил ! Я уже поставил !

Спасибо за поддержку!
В мотор я уже поставил фильтр.В бак думаю тоже не помешает, именно в бак, чтобы клапана в коннекторах защитить.

Так добавить топливозаборник от какой-нибудь садовой мототехники… Он рублей 150 стоит.

В топливном баке для подвесного мотора есть одна фишка — медная сеточка на конце заборного шланга.
Эта сеточка служит немножко для фильтрации бензина, но самое главное — она позволяет «высосать» бензин из бака до конца без остатка и не пропускает воздух в бензопровод при плескании бензина… за счёт капиллярного эффекта (бензин медь хорошо смачивает)

А так, сейчас вот в интернете вижу живое объявление — человек продаёт бак (20л) от подвесного мотора Вихрь за 500 рублей. (Продавец в Кирове) вид конечно непрезентабельный, но со слов продавца без течи… (да и что ему могло сделаться)

Этим летом ремонтировал бензобак своего Ветерка — 8 — в автомобильном магазине купил бензопровод от классических жигулей всего за 200 рублей 4 метра! (резиновый такой в матерчатой оплётке) Когда зашёл в соседний отдел за подкачивающей грушей — продавец посмотрел на меня с сожалением )))) Там бензопровод к ПЛМ стоил раз в пять дороже…

бензобак из канистры

#1 новый

Рулевой 2-го класса

  • Основной экипаж
  • 367 сообщений
    • Из: усть-лабинск
    • Судно: самодел №2
    • Название: пока непридумал

    #2 common5

    Рулевой 1-го класса

  • Основной экипаж
  • 500 сообщений
    • Из: Киев
    • Судно:
    • Название:

    более подходящего по размерам ,чем канистра 30 литровая под руку не попалось, какие недостатки в этом могут быть

    #3 новый

    Рулевой 2-го класса

  • Основной экипаж
  • 367 сообщений
    • Из: усть-лабинск
    • Судно: самодел №2
    • Название: пока непридумал

    #4 новый

    Рулевой 2-го класса

  • Основной экипаж
  • 367 сообщений
    • Из: усть-лабинск
    • Судно: самодел №2
    • Название: пока непридумал

    #5 Гость_Andrew1969_*

    более подходящего по размерам ,чем канистра 30 литровая под руку не попалось, какие недостатки в этом могут быть

    Если не под соляру, то конкретно ИСКРА И БАБАХ! или сразу или чуть позже, а особенно при качке и при заливке топлива!

    Пластиковые баки на Газель из пластика с антистатическими добавками!

    #6 лёвик

    деньги нужно экономить ,пока они есть

  • Капитан
  • 1 938 сообщений
    • Из: г.Ульяновск
    • Судно: швертбот микро
    • Название: Мечта

    Вообще-то, если канистра сдлелана методом «дутья», то вероятность, что она с антистатическими присадками весьма и весьма велика.
    Этого требует техпроцесс.
    Чтобы экструдируемый полиэтилен не слипался.

    #7 Капрал

  • Капитан
  • 1 052 сообщений
    • Из: Иркутск
    • Судно: СпасЖилет
    • Название: .

    #8 Grms

  • Пассажиры
  • 8 сообщений
    • Из: Lipetsk

    #9 Trin

  • Капитан
  • 1 434 сообщений
    • Из: Москва
    • Судно: Пеликан+Т18
