Якорь: виды, выбор подходящего для лодок/малых судов, нюансы, изготовление самостоятельно

Сделать якорь полностью своими руками владельцев малых плавсредств побуждает не только достаточно высокая цена фабричных якорей. Стандартные якоря выпускаются массой от 5 кг, что для лодки водоизмещением до 500 кг многовато. Особенно, если выходят на ней в закрытую спокойную акваторию (пруд, небольшое озеро, реку). Места в посудине один только якорь занимает немало, и в крохотной лодчонке, такой, напр., как популярная вследствие своих высоких качеств лодка динги или скиф, держать неоправданно большой якорь неудобно. Но и становиться вместо надежного якоря на что попало нельзя.

Джозеф Конрад недаром назвал якоря «честными кусками железа»: пренебрежение надежностью якоря может стоить жизни судоводителю и пассажирам даже у самого берега. Самодельный якорь должен держать судно так же крепко, как патентованный фирменный, и теряться в грунте не чаще него. Надежность сверхлегких якорей из имеющихся в продаже не гарантирована. Фирменным сертификатам не верьте: никакой морской или речной регистр не включит в свой реестр якорь массой менее 5 кг. Запрещено международными правилами безопасности судовождения. А они, как и армейские уставы, написаны человеческими жизнями.

Рыбацкая лодка на якоре. Карикатура

Настоящий клубок проблем представляет якорь для лодки ПВХ. Во-первых, якорь лишь часть якорного устройства, состоящего из нескольких конструктивных узлов. Каждый из них по главному правилу сопромата «Где тонко, там и рвется» должен быть надежен не менее самого якоря. Разместить все это в надувной лодке просто негде. Во-вторых, когда надувные лодки бюджетной ценовой категории начали делать не из авторезины или прорезиненной ткани, а из пластика, оказалось, что и поднятый якорь в такой лодке может быть опасен – число несчастных случаев на воде, вызванных порывом баллона или днища лодки якорем, резко возросло.

Цель настоящей статьи – помочь начинающему судоводителю решить задачи выбора прототипа якоря для своего судна и рассказать, как правильно сделать якорь сообразно типу конструкции судна, его водоизмещению и условиям плавания. Существенная часть материала посвящена выбору и особенностям изготовления якорей для «сверхмалых» судов (до 0,5 т), эксплуатируемых на внутренних водоемах. Дно в них часто топкое, илистое или торфянистое; на таком трудно как обеспечить должную держащую силу якоря, так и не дать ему утонуть в грунте.

Примечание: у всех надувных лодок есть еще одно отличие от нормально водоизмещающих судов – очень малое сопротивление трения о воду. Надувная лодка цепляется за воду слабее, чем глиссер. С одной стороны, это хорошо для тихой воды, поскольку удержать лодку на течении легче. Но на волнении, наоборот, труднее, т.к. лодка-поплавок сильно дергает якорный канат. И встать на якорь надувной лодке тоже труднее: ему нельзя полагаться на то, что судно его потянет, уложит как надо на грунт и поможет за него зацепиться. Тут якорь для надувной лодки должен полагаться только на себя: сам укладываться правильно без рывка со стороны судна и обладать абсолютной цепкостью (см. далее).

Якорь ли кошка?

Людям, выходящим на рыбалку на старой лодке-резинке, все эти соображения могут показаться надуманными: как же, ведь известно, что издавна прижившийся якорь для резиновой лодки это кошка. И сделать ее несложно: три куска арматурин, из которых у двух расплющены концы, немного гнутья, немного сварки, и кошка готова. А цепкость кошки абсолютная, если ее правильно бросить. Недаром же кошки-зацепы используются и в других видах деятельности.

Во-первых, по держащей силе кошка якорь довольно-таки средненький. Правда, для лодки, которая скользит по воде чуть ли не как палый лист, это не так существенно. Существенно другое: на каменистом или топком грунте кошку очень легко потерять. Когда металлолом валятся везде под ногами, а мастер на работе и без бутылки позволял пользоваться в личных целях сваркой и гибочным станком, это не имело значения, но сейчас другие времена.

Во-вторых, и тогда происшествий на воде из-за якорей-кошек хватало. А ныне выяснилось, что кошка опасна на только в лодке ПВХ, но и в сшитой из фанеры без набора корпуса, как те же динги или скифы. Литые складные кошки безопасны, хорошо держат сверхмалое судно на любом грунте, компактны, но стоят нечестно дорого. Хотя для шитой лодки с жестким корпусом прим. 2,5-3,5 м длиной подойдет и самодельная складная кошка с поворотной лапой, см. напр. видео

Видео: самодельный якорь-кошка

Однако в лодке ПВХ и такая кошка оказывается громоздкой и травмоопасной для судна. Поэтому, включая то, что сказано выше, жители прибрежий большой воды, кошку якорем вообще не считают. А моряк никогда не скажет: «отдать кошку» или «встать на кошку», также как не скажет «бросить якорь». Кошка не якорь. Но кошку все-таки возможно превратить в якорь! Именно для надувной лодки малой воды водоизмещением до 300-400 кг. Причем очень компактный, удобный, надежный и безопасный. Как именно – к этому мы вернемся далее.

Основные правила

Вес и трос

Главное, что определяет надежность якоря – его масса, вес. Для гребных и моторных лодок с жестким корпусом длиной до 5 м массу якоря нужно брать не менее 1% от водоизмещения судна в полном грузу, но при водоизмещении до 500 кг – не менее 2,5 кг. Для тех же судов, снабженных постоянным или штатным съемным парусным вооружением, массу якоря увеличивают на 25-50%, на случай стоянки на якоре под рангоутом. Если якорь адмиралтейский (см. далее), его массу увеличивают еще на 20%. Прочность на разрыв якорь-цепи или троса должна быть не менее 50 весов якоря.

Примечание: надежность якоря многократно увеличивает замена части якорного троса, ближайшей к якорю, цепью. Для лодки длиной до 4,5 м и водоизмещением до 500 кг достаточно заменить цепью первые, от якоря, 1,5-2,5 м троса.

Массу якоря для надувных лодок, используемых во внутренних водоемах, целесообразно брать согласно их человековместимости. Формула расчета, если нет парусов и судно не более чем на четверых, проста: кладем на якорь столько кг, сколько людей держит лодка, и добавляем 0,5 кг. С парусами и цепью сложнее; общие данные сведены в таблицу:

Вместимость, чел Масса якоря, не менее, кг (лодка без парусов) Калибр якорной цепи, не менее, мм (лодка без парусов) Масса якоря, не менее, кг (лодка с парусами) Калибр якорной цепи, не менее, мм (лодка без парусов)
1 1,5 3,5 2,5 4,0
2 2,5 4,0 3,0 4,5
3 3,5 4,5 4,0 5,0
4 4,5 5,0 5,0 6,0

Примечание: если якорь адмиралтейский, его массу увеличивают на 20% против табличной.

Центр тяжести

Следующий момент – распределение массы якоря по его высоте (считая, что якорь стоит вертикально). Якорь, перетяжеленный вверху, будет волочиться по дну, подпрыгивая, и не зацепится за него. Якорь, слишком тяжелый внизу, может встать на пятку и тоже не зацепится, или его засосет в грунт. Центр тяжести (ЦТ) якоря должен приходиться на 1/6-1/8 его высоты, но у якорей разных типов его положение фиксировано. Поэтому произвольно менять пропорции якорей не позволяют себе и опытные судостроители. Если же это делать приходится, то нужно посмотреть, где находится ЦТ прототипа, в стандарте на него, или, если это неизвестно, то вычислить. ЦТ самодельного якоря должен находиться на той же относительной высоте, что и у типового якоря или проверенного на практике образца.

Вес и держащая поверхность

Важно также отношение массы якоря к площади его держащей поверхности, т.е. к поверхности лап, нормально заглубленных в грунт, противодействующей силе тяги со стороны судна. Якоря в этом отношении подчиняются закону квадрата-куба: при изменении размеров якоря его масса меняется по кубу, а держащая поверхность по квадрату. Если, к примеру, уменьшить размеры типового якоря под свою посудину, то его вес уменьшится относительно больше держащей поверхности, и якорь может потерять надежность. Поэтому размеры якоря нужно будет изменить так, чтобы отношение масса/держащая поверхность осталось в допустимых пределах. А начинающим – не мудрите с размерами выбранного образца.

Примечание: способ довести вес уменьшенного якоря но нормы – залить часть полого веретена (см. ниже), или полностью веретено, свинцом. Мы о нем еще вспомним.

Цепкость

Для сверхмалых шитых и надувных лодок особое значение приобретает цепкость якоря. Она характеризуется тем, какой нужен рывок за якорный канат/цепь, чтобы якорь лег в нужное положение, и сколько он при этом проволочится, прежде чем зацепится. Абсолютно цепкими считаются якоря, которые сами укладываются на дно как надо и тут же вгрызаются к грунт. Для любых маломерных судов следует выбирать именно такие.

Типы якорей

Якорями все плавающие по воде пользуются тысячелетия, и конструкций их придуманы тысячи. Но на практике прижились немногие – уж больно важен якорь для безопасности судовождения.

Типы распространенных в настоящее время якорей и названия основных частей якоря показаны на рис.:

Типы якорей для больших и маломерных судов

Если трос или цепь крепятся не к свободно болтающемуся кольцу – рыму – а к закрепленному жестко на веретене, или к скобе, поворотной либо закрепленной наглухо, то это уже не рым, а обух якоря. Очень часто небольшой рым или обушок крепят к тренду, а к нему привязывают тонкий линь – буйреп – с плавающим на поверхности воды буйком. Потянув за буйреп, чаще всего удается высвободить застрявший якорь, а если дергать за трос/цепь, то он только сильнее цепляется.

Примечание: что значит М, см. ниже.

Пропорции адмиралтейского якоря

Адмиралтейский якорь известен с каменного века: тогда он был деревянным с каменным штоком. Этот якорь надежен на любом дне, но, во-первых, тяжел, т.к. реализует не более половины потенциально возможной держащей силы, и громоздок. На старых парусниках его, поднятым, подвешивали к специальным, торчащим наискось из носа судна, мощным балкам – крамболам. Во-вторых, на мелководье или при падении уровня воды (напр., при отливе), судно может сесть днищем на торчащий вверх рог якоря. От громоздкости можно частично избавиться, сделав шток съемным. Большое преимущество адмиралтейского якоря – простота конструкции и пропорций, выверенных веками, см. рис. справа, и пригодность для судов любого водоизмещения, включая игрушечные кораблики. Чтобы получить размеры адмиралтейского якоря меньшего веса, прямые на рис. просто продлевают влево. Серьезный недостаток – слабая цепкость: чтобы шток опрокинул якорь в правильное положение и лапа вгрызлась в дно, за трос/цепь нужно довольно сильно потянуть и проволочить якорь. Адмиралтейский якорь можно рекомендовать для лодок, снабженных парусами и выходящих на большую воду.

Якоря Портера (точнее, Портера-Тротмана, на рис. именно он) и Нортилла (Northill) являются модификациями адмиралтейского. Используются редко, т.к. не лишены его недостатков, давая взамен мало преимуществ. Якорь Холла – поистине гениальная находка: Холл додумался возложить задачу штока на развалистые лапы с юбкой внизу, и, чтобы обеспечить полную цепкость якоря, сделал их поворотными. Якорь Холла для судов прим. от 5 т водоизмещения не имеет недостатков и в настоящее время абсолютно доминирует на флотах. Но он применим и для надувных лодок без парусов: слишком малое отношение веса к держащей поверхности в данном случае компенсируется малым трением лодки о воду. Поэтому даем и стандартные пропорции якоря Холла (см. рис.), для сверки с любительскими образцами.

Чертежи и размеры якоря Холла

Примечание: якорь Холла – технологические сложное изделие. Для его надежности важно и расположение центров тяжести его составных частей, что также нормируется.

Буква М на рис. с типами якорей обозначает якорь Матросова (см. рис.). В диапазоне водоизмещений судна прим. 1-100 т он оказывается надежнее якоря Холла при меньшей массе; особенно на слабом донном грунте. Нам якорь Матросова интересен тем, что способ создания держащей силы у него принципиально иной, чем у якорей адмиралтейского и Холла: якорь Матросова фактически однолапый. Этот способ позволяет создавать абсолютно цепкие якоря предельно малой массы для очень легких судов, чего нам и надо.

Корабельные якоря. Якорь Матросова: особенности конструкции

Казалось бы, что можно рассказать о якоре? Простейшая, на первый взгляд, конструкция. А ведь он играет огромную роль в жизни корабля. Главная задача якоря – надёжно привязать судно к земле, где бы это ни было: в открытом море или у берега. Моторная лодка или яхта, круизный лайнер или многотонный танкер – безопасное движение по морским просторам для любого судна зависит от надёжности якорей.

Якорные конструкции видоизменялись на протяжении сотен лет. Надёжность, простота использования, вес — каждый параметр проверяло на практике само море, отсчитывая морские мили. Большинство якорей носят общие названия: адмиралтейский, ледовый, плуг, кошки. Но существуют якоря, названные в честь их создателей. Среди изобретателей надёжных конструкций звучат фамилии: Холл и Матросов, Дэнфорт, Брюс, Байерс, Болдт.

«Цепи якорей звенят в порту…», или Судовая роль якоря

Якорь должен обеспечивать безопасную стоянку судна, корабля, катера или яхты на рейде и в открытом море. Кроме того, якорь играет огромную роль в решении и других задач:

  • Ограничивает подвижность судна во время швартовки к другому судну или причалу при неблагоприятных погодных условиях, сильном течении, проведении погрузочных работ.
  • Позволяет совершить безопасный разворот на ограниченном пространстве (например, в узкой гавани).
  • Может быстро погасить инерцию и остановить судно, когда грозит столкновение.
  • Помогает снять с мели судно силами экипажа.

Части якорной конструкции (цепи, клюзы) иногда используют при буксировке.

Ситуации, когда используется якорь, можно условно разделить на две группы.

Первая группа — для аварийного использования: в ситуациях, когда якорь должен удержать корабль при максимальном значении силы ветра и волнения на море.

Вторая группа — для повседневного использования: при кратковременной остановке в хорошую погоду

Строение якоря

Носовая часть корабля – место, где размещается якорное устройство. Дополнительную якорную конструкцию устанавливают на корме крупнотоннажных судов, ледоколов и буксиров. Такая конструкция включает в себя непосредственно якорь, якорную цепь или канат, цепной ящик, устройство, с помощью которого прикрепляют якорные цепи к корпусу корабля, клюз, стопор, а также шпиль и брашпиль, с помощью которых отдают и поднимают якорь.

А из чего состоит сам якорь, в стальных лапах которого находится безопасность судна, экипажа и пассажиров, находящихся на борту?

Якорь – это особая конструкция (сварная, литая или кованая), которая опускается на дно и удерживает судно с помощью якорной цепи или каната. Она состоит из нескольких элементов:

Веретено (продольный стержень) с якорной скобой в верхней части — с помощью этой скобы якорь прикрепляют к цепи;

Лапы и рога, которые прикрепляются к веретену неподвижно или на шарнире.

У якорей, имеющих шток, в верхней части веретена устанавливается поперечный стержень, усиливающий держащую силу.

Якорные конструкции: назначение, тип

По назначению корабельные якоря бывают:

  • Вспомогательные: анкеры, верпы, дреки, кошки, ледовые. Роль вспомогательных якорей – помогать становым в определённых ситуациях: при посадке и высадке пассажиров, погрузке и выгрузке, для снятия судна с мели, удержания судна у кромки ледового поля.
  • Становые: на каждом судне их должно быть 3 (2 в клюзах, 1 – на палубе).

По способу забора грунта делятся на две группы.

В одну группу входят якоря, которые забирают грунт (т. е. зарываются в него) одной лапой. В первую очередь сюда относят адмиралтейский якорь.

В другую группу объединены якоря, забирающие грунт двумя лапами: якоря Холла, Байерса, Болдта, Грузона-Хейна, Матросова.

Становые якоря должны соответствовать следующим критериям:

  • прочность;
  • быстрая отдача;
  • хороший забор грунта;
  • лёгкое отделение от грунта при подъёме;
  • удобный крепёж в положении «по-походному».

Один из самых важных критериев — большая держащая сила, то есть максимальное усилие, измеряемое в килограммах, при воздействии которого якорь не выйдет из грунта и сможет удержать судно «на привязи».

Якорь-«адмирал»

Адмиралтейский якорь по праву можно считать ветераном среди корабельных якорей. Это едва ли не единственный представитель конструкций, имеющих шток. Несмотря на то что на смену ему пришли более современные и надёжные модели, он по-прежнему выполняет свою судовую роль во флоте. Это объясняется универсальностью конструкции.

Проверенное столетиями строение адмиралтейского якоря лаконично: неподвижные лапы и рога отлиты или выкованы вместе с веретеном и составляют с ним единое целое, без дополнительных механических элементов. Шток – деревянный или металлический. Его задача – помогать быстрому забору грунта и правильному ориентированию якоря, цепляющегося за дно.

Сама конструкция компактно складывается: шток укладывается вдоль веретена, а в современных моделях могут складываться и лапы. Это упрощает хранение и транспортировку якоря во время морского похода.

К преимуществам относится и большая держащая сила (её коэффициент равен 10-12), которая выше, чем у многих «собратьев» с таким же весом.

«Адмирал» способен справиться с любым грунтом: ему не страшны ни крупные камни, среди которых нередко застревают его «коллеги», ни коварная податливость ила, ни толща подводных водорослей.

К недостаткам флотского старожила можно отнести громоздкость и объёмность, трудоёмкость в обращении – это приводит к тому, что его хлопотно крепить в походное положение и нельзя быстро отдать. Якорь выковывают из железа с предъявлением жёстких требований к качеству материала и изготовления – это приводит к его высокой стоимости.

Шток зачастую выходит из строя: железный гнётся, а деревянный повреждают моллюски, он хрупок и недолговечен.

При погружении в грунт одна лапа торчит, представляя на мелководье угрозу для судов, а за выступающий над грунтом рог может зацепиться и запутаться якорная цепь.

Якорь Холла

В 1988 году англичанином Холлом был запатентован якорь, названный его именем. Этот якорь тоже считается флотским ветераном, только бесштоковым. Конструкция состоит из веретена и двух лап, отлитых вместе с коробкой.

Лапы в этой конструкции необычны: имеют плоскую форму, качаются и могут поворачиваться на оси.

Коробка и лапы утяжелены приливами с утолщениями в виде лопаток. Их задача – поворачивать лапы, заставляя их уходить в грунт на глубину, которая может в 4 раза превышать длину самих лап. Это особенно важно, если грунт слабый и необходимо сильно заглубиться, чтобы достичь прочного основания.

Неоспоримыми плюсами якоря Холла считаются достаточно большая держащая сила, быстрая отдача (его можно отдавать на ходу, причём, такой способ отдачи даже помогает максимально заглубить лапы) и удобная уборка в клюз.

На мелководье он не опасен для других судов, так как лапы плашмя лежат на грунте, запутывание якорной цепи или каната вокруг лап исключено.

К минусам конструкции относят ненадежность крепления якоря на разнородном по составу грунте при возникновении вращающего момента или во время стоянки на открытом рейде при изменении направления ветра или сильном течении, когда якорь начинает ползти рывками. В этом случае при сильном рывке якорь выскакивает из грунта, а затем вновь углубляется благодаря лопатам, которые успевают нагрести бугор из грунта. Это объясняется слишком большим расстоянием между лапами. Кроме того, шарнирную коробку может заклинивать, когда в неё набирается песок или мелкая галька.

При втягивании в клюз при уборке якоря лапы не всегда могут самостоятельно принять необходимое положение из-за не очень удачного расположения центра тяжести.

Якорь Матросова

Этот якорь является одной из наиболее современных конструкций с повышенной держащей силой. Созданный советским инженером И. Р. Матросовым в 1946 году, он вобрал в себя достоинства и устранил недостатки, присущие лапам двух типов якорей: с неподвижными лапами (таких как адмиралтейский) и с поворотными (якорь Холла).

Конструкция якоря такова: веретено, лапы, боковые штоки, якорная скоба.

В системе Матросова широкие поворотные лапы почти вплотную приближены к веретену и находятся настолько близко друг от друга, что во время зарывания в грунт начинают работать, как одна большая лапа. Площадь каждой из них больше, чем в других якорных конструкциях. Вместе с лапами отлит шток с боковыми приливами. Шток смещён вверх по отношению к оси вращения веретена. Его задача – защитить якорь от опрокидывания и увеличить держащую силу, погружаясь в грунт вместе с лапами.

Достоинствами конструкции являются устойчивость при волочении по грунту, большая удерживающая сила даже на мягких песчано-илистых грунтах и в камнях, сравнительно небольшой вес и удобство втягивания в клюз во время уборки. При развороте судна на 360 0 держится уверенно.

Есть у конструкции и свои недостатки. На плотном грунте на начальном этапе заглубления якорь неустойчив. Если лапы вывернулись из грунта, повторно они в грунт не входят, и якорь продолжает ползти. Пространство между лапами у веретена настолько узкое, что часто забивается грунтом – это не даёт лапам возможности свободно отклоняться.

Производство

Якорь Матросова выпускается в двух вариантах:

  • сварной (сварная лапа)
  • литой полновесный (литая лапа)

Технический стандарт для якоря Матросова — ГОСТ 8497-78. Он применяется для якорей, которые используют на надводных судах, кораблях и плавсредствах внутреннего плавания.

Технические характеристики и параметры определяются массой (весом якоря)

Сварной якорь

Сварной якорь Матросова изготавливают массой от 5 до 35 кг из нержавеющей стали или из стали с анодированным покрытием или с покрытием краской.

Якоря, покрытые краской, требуют дополнительного ухода (зачистки от ржавчины и покраски), так как краска быстро обдирается грунтом. Анодное покрытие более стойкое, но тоже подвержено физическому воздействию при контакте с грунтом. Самые стойкие из сварных конструкций – якоря, сваренные из нержавеющей стали.

Литой якорь

Литые якоря Матросова изготавливают массой от 25 до 1500 кг.

Их, как правило, отливают из чугуна и покрывают анодным напылением или краской.

Якорь Матросова литой в опытном варианте с успехом был опробован на морских промысловых судах в эксплуатационных условиях. Преимущества его перед якорем Холла оказались бесспорными.

А какой лучше?

Учитывая большое разнообразие корабельных якорей, невозможно ответить однозначно на вопрос о том, какая конструкция лучше.

Однако многочисленные испытания на определение величины держащей силы на различных типах грунта показали, что якорь Матросова в 4 раза превосходит адмиралтейский и Холла при равной массе.

Якорь эффективен для использования на судах внутреннего плавания, речных судов, катеров и яхт. На судах морского флота практикуется его использование в роли вспомогательного.

Как выбрать якорь для катера

От правильного выбора якоря может зависеть многое: попасть в шторм проще, чем кажется. Да и не всегда нужен шторм, хватит сильного ветра, чтобы нарушить комфортную рыбалку или отдых на воде. Какие же характеристики нужно учитывать при выборе якоря?

Некоторые судовладельцы, положа руку на сердце, используют 10-12 кг кирпичей. В штиль, и даже при небольшом ветре, такая беспечность допустима. Но при сильном ветре эта халатность может обрести серьезные последствия. И это не только нарушение умиротворения, но даже деформация и затопление плавсредства, угроза жизни людей находящихся на борту.

Какие же характеристики нужно учитывать при выборе якоря?

– Удерживающая сила. Чем выше удерживающая сила, тем менее громоздкий якорь придётся с собой таскать. Достаточно усредненный показатель для большинства типов якорей: на каждые 100 кг водоизмещения 1 килограмм веса якоря. Вообще, у любого продавца должны быть списки, в которых наглядно приведены расчётные данные по тому или иному виду якорей.
– Поверхность дна. Из всех видов якорей только Адмиралтейскому якорю неважна поверхность: он может удерживаться на любом типе дна. Остальные могут работать более качественно на одном из грунтов, и вообще не работать на другом.

Виды якорей

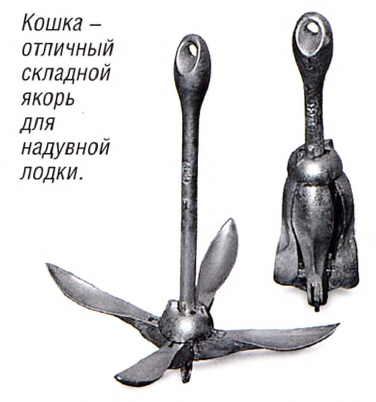

1. Якорь-кошка
Достаточно распространенный тип якорей, который используется как в качестве станового якоря (на небольших плавательных средствах), так и в качестве дополнительного. Более всего целесообразно пользоваться кошкой в водоёмах с песчаным дном или на закоряженных участках. Лапы крепко фиксируют якорь, зацепляя за древесину, но это может стать и минусом: при слишком плотном зацепе придётся «подарить» якорь-кошку коряге.
Некоторые судовладельцы, при изготовлении самодельных якорей этого типа, учитывают фактор критической нагрузки на металл (зачастую, чугун), которая требуется для разгибания кошки. Таким образом, “дав по газам”, удаётся сохранить якорь, хоть тот и поддаётся деформации. Кошки не подходят для илистого или каменистого дна.

2. Якорь Данфорта
Отличается высокой удерживающей силой на илистых участках дна. Две широкие, продолговатые и острые лапы, расположенные на близком расстоянии друг от друга, способны вонзаться в мягкие участки дна и создавать качественно высокую фиксацию катера.
Якорь имеет несколько угловатую форму, не складывается и обладает большим весом, что делает его нерентабельным для плавсредств с небольшим водоизмещением.

3. Якорь Матросова
Напоминает, по модификации, якорь Данфорта, но отличается более высоким сцеплением с дном, которое обеспечивают штоки. Оно (сцепление) остаётся высоким даже при развороте катера на 360″, что особенно актуально в сильный шторм. Это же качество можно добавить к списку минусов, т.к. бывает очень проблематично извлечь якорь из дна. Хорошо подходит для илистых и мелко каменистых участков дна.

4. Якорь Холла
Схожая, с двумя вышеприведёнными, модель якоря. Якорь Холла действует так: коснувшись дна, он ложится плашмя, когда якорная цепь протянет его, нижний прилив лап цепляется за грунт, заставляя лапы повернуться и забрать грунт лопатками. Чтобы якорь надёжно сработал, его необходимо отдавать с ходу. Удерживающая сила напрямую зависит от грунта. Из рыхлого и неоднородного дна такой якорь попросту вырвет. Не подходит для водоёмов с мягкими и илистыми поверхностями.

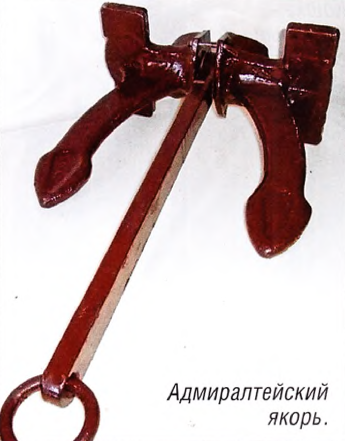

5. Адмиралтейский якорь
Адмиралтейский якорь всё больше перемещается в музеи, и всё меньше его можно встретить на любом судне, будь то лодка, катер или же яхта. Адмиралтейский якорь сильно уступает по силе якорям, в которых используются две лапы для фиксации. Тем не менее, и у него есть свои, хоть и небольшие, преимущества. Например, практичность. Адмиралтейский якорь подходит для водоёмов с любым типом дна. Одинаково крепко удерживает катер, и на илистом грунте, и на каменистом, и на увитом водорослями дне.

6. Якорь «кобра»
Обладает высокой удерживающей силой (до 25-30 кг на килограмм веса якоря). Благодаря широкой и острой лапе, он не только крепко цепляется, но при выскакивании способен быстро зацепляться за другие участки дна. Хорошая модель, но достаточно проблематично найти якорь-кобру небольшого размера. Хорошо показывает себя на мелко каменистом и песчаном дне.

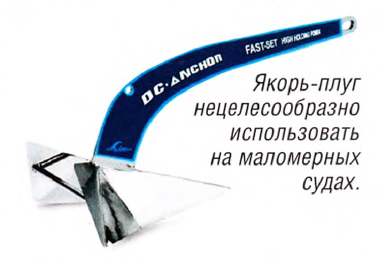

7. Якорь «Плуг»
Конструкция схожа с якорем «кобра», но, в отличие от последнего, не является монолитной. Состоит из двух независимых частей, которые скреплены таким образом, что «плуг» качественно удерживается в грунте даже при развороте плавсредства до 180″.

Улучшение фиксации, практические советы.

1) Цепь
Цепь с крупными звеньями, соединяющая якорь и трос, способна увеличить удерживающую силу якоря. Происходит это благодаря пригибанию веретена: цепь пригибает его максимально близко к дну (вырвать якорь, при таком положении, становится сложнее). Необходимо, чтобы длина троса превышала в семь-десять раз расстояние до дна. В таком случае, удерживающая сила будет увеличена полноценно.

2) Поплавок
Предусмотрительным шагом будет сделать поплавок из пенопласта, который крепится почти на краю каната, в метре от узла. Отвязавшийся или вырванный – найти его будет гораздо легче.

3) Закрепление
Наиболее выгодна точка, которая находится максимально низко по форштевню. Чем выше крепление, тем больше рычаг и, соответственно, тем меньшее усилие требуется для того, чтобы перевернуть плавсредство или подтопить нос. В шторм такое вполне может произойти.

4) Количество якорей
Хотя бы два. Помимо станового должен быть, пусть небольшой, верп (вспомогательный якорь). Это самый минимум, который должен находиться на борту. Неплохо добавить в список штормовой якорь или якорь-парашют (который почти невесом), но многие судовладельцы очень ревностно относятся к «лишним» предметам на борту.

5) Как сохранить якорь
Поверхность дна бывает засорена корягами и затопленными деревьями, заброшенными ловушками для крабов и прочим мусором, вероятность остаться без якоря очень велика. Поэтому отдавать якорь, не привязав к тренду (место соединения рогов с веретеном) буйрепа с буйком, не следует. Лучше всего иметь буек (он называется томбуй) с буйрепом длиной 10 — 25 м (зависит от глубины, на которой вы встаете на якорь) постоянно в снабжении судна. В крайнем случае вместо буйка можно использовать любой плавучий предмет: деревянную чурку, кусок пенопласта и т. п.
Если якорь застрял и поднять его за якорный канат без риска обрыва невозможно, достаточно потянуть за буйреп, и якорь освободится.
Хорошо закрепить на тренде постоянную скобу или сделать отверстие для буйрепа.

И еще один способ спасти якорь без томбуя изображен на рисунке ниже.

Охота и рыбалка

Популярные статьи

Виды якорей и их применение

Существует много легенд о необыкновенных свойствах разных конструкций якорей. Насколько они правдоподобны? Какой из известных якорей выбрать? Рассмотрим наиболее популярные виды якорей, их достоинства и недостатки, однако необходимо понимать, что универсальных рекомендаций быть не может.

Адмиралтейский якорь наиболее приспособлен ко всем видам грунта, хотя и не обладает самой большой удерживающей силой, поскольку, в отличие от других конструкций, цепляется за дно не двумя, а только одной лапой.

Якорь Холла — веками проверенная классика. Разработанный англичанином Холлом, он являлся лидером по скорости зацепа за грунт и был наиболее распространен в XX веке. Правда, сейчас его постепенно вытесняют более совершенные конструкции. Для надежной фиксации данный якорь отдают с ходу. При его движении на канате по дну лапы поворачиваются книзу, при этом происходит надежный захват грунта. Якорь Холла, как правило, бывает сделан из чугуна. По его принципу изготавливают множество аналогов, однако не все из них стоит использовать.

Не слишком часто, но все же он встречается в продаже. Хорош тем, что имеет держащую силу до 25 кг на каждый килограмм собственной массы. Правильно подобранные геометрия, конструкция и масса якоря гарантируют хорошее заглубление при любом варианте падения на грунт, но лучшие результаты он показывает на мягких грунтах. Его геометрия подходит для размещения на больших катерах водоизмещением свыше 3000 кг, оснащенных электромеханической якорной лебедкой. Постановка такого якоря предполагает обязательное наличие буйрепа. Но с извлечением часто возникают проблемы. Использовать его на маломерных судах нецелесообразно.

Еще одна распространенная категория якорей, которая, хотя и не относится к «признанному типу»», все же имеет право на существование. В маломерном флоте этот якорь получил весьма большое распространение, поскольку является самым компактным и подходит практически для любых грунтов. Он легко складывается и занимает мало места при транспортировке, но на этом его достоинства заканчиваются. Его можно рассматривать только в качестве вспомогательного из-за небольшой держащей силы. С ним удобно якориться за берег, заросший камышом, с успехом его можно использовать для траления при поиске утопленных снастей, но в качестве надежного основного якоря, тем более на течении, применять нельзя. Изготавливается из чугуна или стали и, как правило, бывает оцинкован. Складывающиеся лопасти легко раскладываются, однако этим якорем можно повредить надувную лодку. В торговой сети предлагаются якоря массой от 1,5 до 12 кг с дискретностью 0,5 кг. Для лодок водоизмещением 200-400 кг достаточно якоря-кошки массой 4-5 кг.

Многих указанных недостатков лишены современные бесштоковые якоря. Они компактны, не имеют деталей, за которые на дне может зацепиться якорный трос, а главное — обладают большой держащей силой.

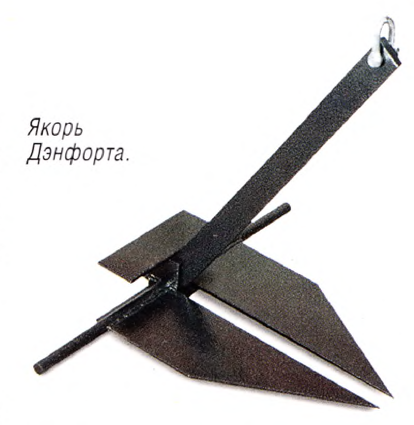

Якорь Дэнфорта обеспечивает до 50 кг держащей силы на каждый килограмм собственной массы. Это достигается благодаря его способности зарываться в грунт на глубину, в три-четыре раза превышающую длину лап. Но и такие якоря не лишены недостатков. Глубоко зарываясь в мягкий песчаный грунт, на галечном дне Дэнфорты низшей весовой группы движутся скачками. Из-за тонких лап большой площади эти якоря планируют в толще воды и ложатся в стороне от места отдачи. Даже легкий якорь так глубоко зарывается в грунт (забирает), что нередко его бывает трудно поднять вручную.

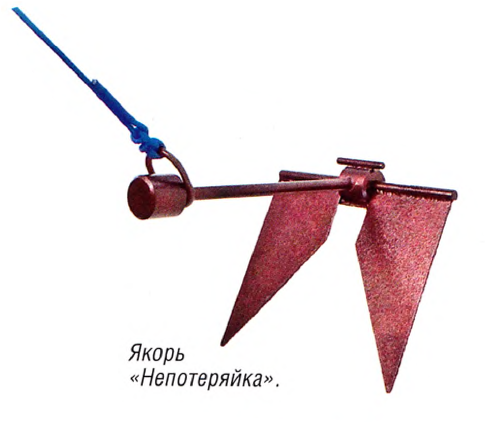

Недавно на рынке появились якоря «Непотеряйка» разработанные на основе патентов якорей Дэнфорта и Матросова. Благодаря продуманным расчету длины веретена и лап, расположению центров площадей лап от оси вращения веретена, расстоянию между центрами площадей лап, углу атаки, углу отворота и площади лап этот якорь обладает весьма внушительной держащей силой. Похожие якоря со скользящим элементом, закрепленным на цевье якоря фалом, известны уже много лет. Однако для их эффективной работы необходимо было подгружать цевье куском тяжелой цепи, что вело к увеличению массо-габаритных характеристик.

Производитель «Непотеряйки» при проектировании эти недостатки учел и выпускает линейку якорей массой 3; 4,2 и 6,5 кг.

Ноу-хау заключается в том, что на конце цевья установлен компактный груз, прижимающий его ко дну. При постановке якоря происходит зацепление за грунт лапами, отклоняющимися от оси веретена. При этом ограничители, установленные на втулке, не позволяют лапам отклониться более чем на заданный угол. При зацеплении лап за твердый предмет на дне водоема такая конструкция якоря всегда позволит извлечь его. Для этого необходимо маневрированием плавучего средства обеспечить заход со стороны, противоположной забросу якоря. Утяжелитель, установленный на верхнем конце веретена, удерживает якорь в максимально возможном горизонтальном положении. Под действием тягового усилия направленного противоположно тому, которое якорь испытывал при удержании плавучего средства, подвижный кольцевой элемент скользит вдоль веретена якоря к его нижнему концу; при этом точка приложения тягового усилия изменяется и лапы якоря выходят из зацепления. Отсутствие острых кромок позволяет использовать такой якорь, прежде всего, при эксплуатации надувных лодок, а складывание в плоскость обеспечивает легкую и удобную транспортировку и хранение.

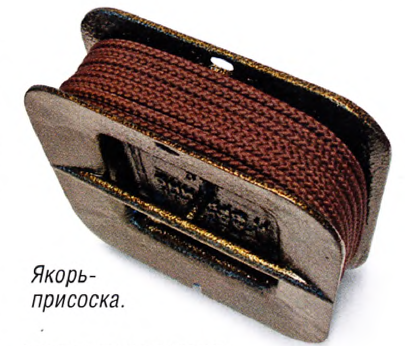

Еще одна интересная новинка — якорь-присоска. Глядя на него, трудно понять, что это такое, но, если прочитать соответствующую надпись на нем, становится ясным его предназначение.

Вы когда-нибудь пробовали поднять с песчаного дна тарелку, лежащую вверх дном, особенно если тарелка чугунная? Этот якорь состоит как бы из двух таких тарелок, соединенных донышками, а соотношение габаритных размеров всегда обеспечивает его приземление на одну из двух вогнутых сферических поверхностей. Поэтому на илистом или песчаном грунте удерживающая сила его возрастает в несколько раз.

Боковая вогнутая поверхность является дополнительным грунтозацепом при заиливании и служит местом для намотки якорного фала при хранении. Для различных условий эксплуатации предусмотрены резервные точки крепления фала: отверстия и перемычки со стороны присасывающих поверхностей.

Якорь обработан по современной технологии термополимерного покрытия, предотвращающего коррозию металла. Комплектуется фалом длиной 25 м российского производства и транспортной сумкой. Габаритные размеры якоря: 220x220x70 мм; масса — 4 и 5 кг. Таким якорем уж точно лодку не повредишь!

Понравилась статья? Подпишитесь на канал, чтобы быть в курсе самых интересных материалов

Якорь: виды, выбор подходящего для лодок/малых судов, нюансы, изготовление самостоятельно

Сделать якорь полностью своими руками владельцев малых плавсредств побуждает не только достаточно высокая цена фабричных якорей. Стандартные якоря выпускаются массой от 5 кг, что для лодки водоизмещением до 500 кг многовато. Особенно, если выходят на ней в закрытую спокойную акваторию (пруд, небольшое озеро, реку). Места в посудине один только якорь занимает немало, и в крохотной лодчонке, такой, напр., как популярная вследствие своих высоких качеств лодка динги или скиф, держать неоправданно большой якорь неудобно. Но и становиться вместо надежного якоря на что попало нельзя.

Джозеф Конрад недаром назвал якоря «честными кусками железа»: пренебрежение надежностью якоря может стоить жизни судоводителю и пассажирам даже у самого берега. Самодельный якорь должен держать судно так же крепко, как патентованный фирменный, и теряться в грунте не чаще него. Надежность сверхлегких якорей из имеющихся в продаже не гарантирована. Фирменным сертификатам не верьте: никакой морской или речной регистр не включит в свой реестр якорь массой менее 5 кг. Запрещено международными правилами безопасности судовождения. А они, как и армейские уставы, написаны человеческими жизнями.

Рыбацкая лодка на якоре. Карикатура

Настоящий клубок проблем представляет якорь для лодки ПВХ. Во-первых, якорь лишь часть якорного устройства, состоящего из нескольких конструктивных узлов. Каждый из них по главному правилу сопромата «Где тонко, там и рвется» должен быть надежен не менее самого якоря. Разместить все это в надувной лодке просто негде. Во-вторых, когда надувные лодки бюджетной ценовой категории начали делать не из авторезины или прорезиненной ткани, а из пластика, оказалось, что и поднятый якорь в такой лодке может быть опасен – число несчастных случаев на воде, вызванных порывом баллона или днища лодки якорем, резко возросло.

Цель настоящей статьи – помочь начинающему судоводителю решить задачи выбора прототипа якоря для своего судна и рассказать, как правильно сделать якорь сообразно типу конструкции судна, его водоизмещению и условиям плавания. Существенная часть материала посвящена выбору и особенностям изготовления якорей для «сверхмалых» судов (до 0,5 т), эксплуатируемых на внутренних водоемах. Дно в них часто топкое, илистое или торфянистое; на таком трудно как обеспечить должную держащую силу якоря, так и не дать ему утонуть в грунте.

Примечание: у всех надувных лодок есть еще одно отличие от нормально водоизмещающих судов – очень малое сопротивление трения о воду. Надувная лодка цепляется за воду слабее, чем глиссер. С одной стороны, это хорошо для тихой воды, поскольку удержать лодку на течении легче. Но на волнении, наоборот, труднее, т.к. лодка-поплавок сильно дергает якорный канат. И встать на якорь надувной лодке тоже труднее: ему нельзя полагаться на то, что судно его потянет, уложит как надо на грунт и поможет за него зацепиться. Тут якорь для надувной лодки должен полагаться только на себя: сам укладываться правильно без рывка со стороны судна и обладать абсолютной цепкостью (см. далее).

Якорь ли кошка?

Людям, выходящим на рыбалку на старой лодке-резинке, все эти соображения могут показаться надуманными: как же, ведь известно, что издавна прижившийся якорь для резиновой лодки это кошка. И сделать ее несложно: три куска арматурин, из которых у двух расплющены концы, немного гнутья, немного сварки, и кошка готова. А цепкость кошки абсолютная, если ее правильно бросить. Недаром же кошки-зацепы используются и в других видах деятельности.

Во-первых, по держащей силе кошка якорь довольно-таки средненький. Правда, для лодки, которая скользит по воде чуть ли не как палый лист, это не так существенно. Существенно другое: на каменистом или топком грунте кошку очень легко потерять. Когда металлолом валятся везде под ногами, а мастер на работе и без бутылки позволял пользоваться в личных целях сваркой и гибочным станком, это не имело значения, но сейчас другие времена.

Во-вторых, и тогда происшествий на воде из-за якорей-кошек хватало. А ныне выяснилось, что кошка опасна на только в лодке ПВХ, но и в сшитой из фанеры без набора корпуса, как те же динги или скифы. Литые складные кошки безопасны, хорошо держат сверхмалое судно на любом грунте, компактны, но стоят нечестно дорого. Хотя для шитой лодки с жестким корпусом прим. 2,5-3,5 м длиной подойдет и самодельная складная кошка с поворотной лапой, см. напр. видео

Видео: самодельный якорь-кошка

Однако в лодке ПВХ и такая кошка оказывается громоздкой и травмоопасной для судна. Поэтому, включая то, что сказано выше, жители прибрежий большой воды, кошку якорем вообще не считают. А моряк никогда не скажет: «отдать кошку» или «встать на кошку», также как не скажет «бросить якорь». Кошка не якорь. Но кошку все-таки возможно превратить в якорь! Именно для надувной лодки малой воды водоизмещением до 300-400 кг. Причем очень компактный, удобный, надежный и безопасный. Как именно – к этому мы вернемся далее.

Основные правила

Вес и трос

Главное, что определяет надежность якоря – его масса, вес. Для гребных и моторных лодок с жестким корпусом длиной до 5 м массу якоря нужно брать не менее 1% от водоизмещения судна в полном грузу, но при водоизмещении до 500 кг – не менее 2,5 кг. Для тех же судов, снабженных постоянным или штатным съемным парусным вооружением, массу якоря увеличивают на 25-50%, на случай стоянки на якоре под рангоутом. Если якорь адмиралтейский (см. далее), его массу увеличивают еще на 20%. Прочность на разрыв якорь-цепи или троса должна быть не менее 50 весов якоря.

Примечание: надежность якоря многократно увеличивает замена части якорного троса, ближайшей к якорю, цепью. Для лодки длиной до 4,5 м и водоизмещением до 500 кг достаточно заменить цепью первые, от якоря, 1,5-2,5 м троса.

Массу якоря для надувных лодок, используемых во внутренних водоемах, целесообразно брать согласно их человековместимости. Формула расчета, если нет парусов и судно не более чем на четверых, проста: кладем на якорь столько кг, сколько людей держит лодка, и добавляем 0,5 кг. С парусами и цепью сложнее; общие данные сведены в таблицу:

Вместимость, чел Масса якоря, не менее, кг (лодка без парусов) Калибр якорной цепи, не менее, мм (лодка без парусов) Масса якоря, не менее, кг (лодка с парусами) Калибр якорной цепи, не менее, мм (лодка без парусов)
1 1,5 3,5 2,5 4,0
2 2,5 4,0 3,0 4,5
3 3,5 4,5 4,0 5,0
4 4,5 5,0 5,0 6,0

Примечание: если якорь адмиралтейский, его массу увеличивают на 20% против табличной.

Центр тяжести

Следующий момент – распределение массы якоря по его высоте (считая, что якорь стоит вертикально). Якорь, перетяжеленный вверху, будет волочиться по дну, подпрыгивая, и не зацепится за него. Якорь, слишком тяжелый внизу, может встать на пятку и тоже не зацепится, или его засосет в грунт. Центр тяжести (ЦТ) якоря должен приходиться на 1/6-1/8 его высоты, но у якорей разных типов его положение фиксировано. Поэтому произвольно менять пропорции якорей не позволяют себе и опытные судостроители. Если же это делать приходится, то нужно посмотреть, где находится ЦТ прототипа, в стандарте на него, или, если это неизвестно, то вычислить. ЦТ самодельного якоря должен находиться на той же относительной высоте, что и у типового якоря или проверенного на практике образца.

Вес и держащая поверхность

Важно также отношение массы якоря к площади его держащей поверхности, т.е. к поверхности лап, нормально заглубленных в грунт, противодействующей силе тяги со стороны судна. Якоря в этом отношении подчиняются закону квадрата-куба: при изменении размеров якоря его масса меняется по кубу, а держащая поверхность по квадрату. Если, к примеру, уменьшить размеры типового якоря под свою посудину, то его вес уменьшится относительно больше держащей поверхности, и якорь может потерять надежность. Поэтому размеры якоря нужно будет изменить так, чтобы отношение масса/держащая поверхность осталось в допустимых пределах. А начинающим – не мудрите с размерами выбранного образца.

Примечание: способ довести вес уменьшенного якоря но нормы – залить часть полого веретена (см. ниже), или полностью веретено, свинцом. Мы о нем еще вспомним.

Цепкость

Для сверхмалых шитых и надувных лодок особое значение приобретает цепкость якоря. Она характеризуется тем, какой нужен рывок за якорный канат/цепь, чтобы якорь лег в нужное положение, и сколько он при этом проволочится, прежде чем зацепится. Абсолютно цепкими считаются якоря, которые сами укладываются на дно как надо и тут же вгрызаются к грунт. Для любых маломерных судов следует выбирать именно такие.

Типы якорей

Якорями все плавающие по воде пользуются тысячелетия, и конструкций их придуманы тысячи. Но на практике прижились немногие – уж больно важен якорь для безопасности судовождения.

Типы распространенных в настоящее время якорей и названия основных частей якоря показаны на рис.:

Типы якорей для больших и маломерных судов

Если трос или цепь крепятся не к свободно болтающемуся кольцу – рыму – а к закрепленному жестко на веретене, или к скобе, поворотной либо закрепленной наглухо, то это уже не рым, а обух якоря. Очень часто небольшой рым или обушок крепят к тренду, а к нему привязывают тонкий линь – буйреп – с плавающим на поверхности воды буйком. Потянув за буйреп, чаще всего удается высвободить застрявший якорь, а если дергать за трос/цепь, то он только сильнее цепляется.

Примечание: что значит М, см. ниже.

Пропорции адмиралтейского якоря

Адмиралтейский якорь известен с каменного века: тогда он был деревянным с каменным штоком. Этот якорь надежен на любом дне, но, во-первых, тяжел, т.к. реализует не более половины потенциально возможной держащей силы, и громоздок. На старых парусниках его, поднятым, подвешивали к специальным, торчащим наискось из носа судна, мощным балкам – крамболам. Во-вторых, на мелководье или при падении уровня воды (напр., при отливе), судно может сесть днищем на торчащий вверх рог якоря. От громоздкости можно частично избавиться, сделав шток съемным. Большое преимущество адмиралтейского якоря – простота конструкции и пропорций, выверенных веками, см. рис. справа, и пригодность для судов любого водоизмещения, включая игрушечные кораблики. Чтобы получить размеры адмиралтейского якоря меньшего веса, прямые на рис. просто продлевают влево. Серьезный недостаток – слабая цепкость: чтобы шток опрокинул якорь в правильное положение и лапа вгрызлась в дно, за трос/цепь нужно довольно сильно потянуть и проволочить якорь. Адмиралтейский якорь можно рекомендовать для лодок, снабженных парусами и выходящих на большую воду.

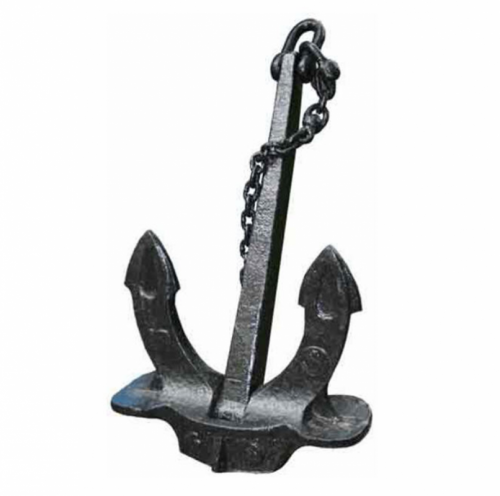

Якоря Портера (точнее, Портера-Тротмана, на рис. именно он) и Нортилла (Northill) являются модификациями адмиралтейского. Используются редко, т.к. не лишены его недостатков, давая взамен мало преимуществ. Якорь Холла – поистине гениальная находка: Холл додумался возложить задачу штока на развалистые лапы с юбкой внизу, и, чтобы обеспечить полную цепкость якоря, сделал их поворотными. Якорь Холла для судов прим. от 5 т водоизмещения не имеет недостатков и в настоящее время абсолютно доминирует на флотах. Но он применим и для надувных лодок без парусов: слишком малое отношение веса к держащей поверхности в данном случае компенсируется малым трением лодки о воду. Поэтому даем и стандартные пропорции якоря Холла (см. рис.), для сверки с любительскими образцами.

Чертежи и размеры якоря Холла

Примечание: якорь Холла – технологические сложное изделие. Для его надежности важно и расположение центров тяжести его составных частей, что также нормируется.

Буква М на рис. с типами якорей обозначает якорь Матросова (см. рис.). В диапазоне водоизмещений судна прим. 1-100 т он оказывается надежнее якоря Холла при меньшей массе; особенно на слабом донном грунте. Нам якорь Матросова интересен тем, что способ создания держащей силы у него принципиально иной, чем у якорей адмиралтейского и Холла: якорь Матросова фактически однолапый. Этот способ позволяет создавать абсолютно цепкие якоря предельно малой массы для очень легких судов, чего нам и надо.

Читать еще:  Крепление для датчика эхолота
Ссылка на основную публикацию
Adblock
detector
