Обзор тележек для лодочного мотора

Любишь кататься – люби и саночки возить. Старая пословица в прямом и переносном смысле относится к использованию подвесного лодочного мотора. Чем больше мощность, тем тяжелее мотор. Использование прицепа для перевозки комплекта лодка-мотор в собранном виде лишает мобильности водомоторника, да и не везде имеется безопасный и удобный спуск для прицепа.

Вот и приходится грузить мотор в машину, выгружать, устанавливать на лодку (катер), а после рыбалки, уставшим, все действия проводить в обратной последовательности. Подвесной двигатель 15 л.с. весит порядка 35-40 кг, 30 л.с. уже 52. А здоровье не казенное, спина спасибо не скажет.

Что собой представляет тележка для лодочного мотора

Тележка для лодочного мотора представляет собой металлическую конструкцию с колесами на оси, позволяющая навешивать и перевозить мотор. Самая простая конструкция состоит из металлического каркаса (стойки) с прикрепленным шасси (два колеса), опорной платформы, позволяющей удерживать закрепленный на тележке мотор в вертикальном положении на земле (другой поверхности), чтобы мотор с тележкой не падал.

В качестве крепления мотора к тележке также используют ремни, хомуты. Хомуты и ремни могут быть изготовлены из прочной ткани или резины. Если в качестве крепления мотора к тележке используются только ремни или хомуты, то они должны иметь крепкую фурнитуру.

При транспортировке мотора они будут испытывать сильные нагрузки при тряске, чтобы удержать тяжелый мотор. Мотор может иметь одновременно крепление как в горизонтальном направлении (к фальш-транцу), и в вертикальном направлении (нижней части дейдвуда). К каркасу может крепиться ручка для удобства перемещения.

Для транспортировки в горизонтальном положении используются дополнительные колеса, установленные на оси ручки. Для них целесообразнее применять колеса меньшего размера, так как они несут вспомогательную функцию при закатывании в багажник или прицеп.

Существует множество конструктивных решений, упрощающих и облегчающих жизнь водомоторника при использовании тележки для мотора. Тележка в зависимости от модели позволяет абсолютно без поднятия мотора перемещать его, грузить, выгружать, устанавливать на транец и снимать с транца, а также хранить мотор в вертикальном положении.

Как работает тележка для лодочных моторов

Принцип работы простой по конструкции тележки заключается в следующем. Нижней частью дейдвуда (килем, редуктором) мотор упирается в опорную раму. Мотор закреплен к стойке тележки на фальш-транце с помощью штатных резьбовых зажимов. Небольшое смещение центра тяжести от оси колес в сторону упоров не позволяют мотору опрокинуться.

Для снятия с транца лодки мотора производим действия в обратном порядке. Ослабляем резьбовые зажимы кронштейна подвесного мотора. Подкатываем как можно ближе тележку. Снимаем мотор с транца и вешаем его на фальш-транец тележки. Закручиваем резьбовые соединения

Обзор и стоимость

Для перевозки моторов водомоторниками используются тележки как индивидуального производства под свои нужды, конструкцию и вес мотора, так и промышленного производства (универсального применения), которые можно приобрести в магазинах, торгующих водомоторной техникой и лодками.

Тележка для перевозки лодочного мотора ТМ-2

Тележка предполагает перевозку с двигателем топливного бака, она имеет разборную конструкцию. Упор для устойчивого положения, крепление для стандартного топливного бака, ручка с колесами легко отсоединяются. Для установки мотора на лодку, его необходимо снимать с тележки и переносить к транцу лодки. Вес алюминиевой тележки 8,7 кг, что в два раза легче тележки из конструкционной стали. Стоимость 6500 рублей.

Цена – 6500 рублей.

Тележка Morlab

Это тележка трансформер. Конструкция запатентована. Стойка, упор, ручка для перевозки складываются, тележка в собранном виде очень компактна и позволяет ее брать с собой в лодку. Вес тележки 6 кг, что обеспечивается изготовлением каркаса из квадратного алюминиевого профиля. Специальная конструкция и форма фальш-транца позволяет перекидывать мотор с тележки на транец лодки без поднятия мотора. Стоимость 7500 рублей.

Цена – 7500 рублей.

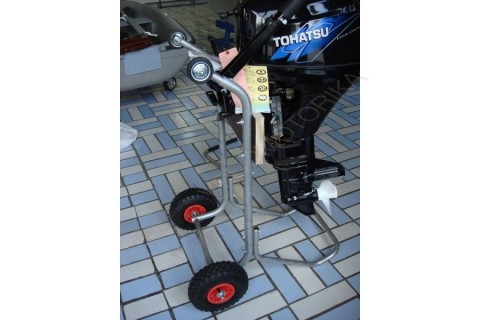

Тележка для подвесного лодочного мотора

Несколько моделей тележек для подвесного лодочного мотора представлены компанией Техномарин:

Тележка со свободной станиной

Тележка с креплением мотора на фальш-транце с помощью зажимов кронштейна мотора. Конструкция стойки тележки с опорой и ручкой для перевозки составляет единую неразборную конструкцию. Стойка представляет собой прямоугольный каркас из металлического профиля. Стоимость 4500 рублей. Вес тележки 15 кг, диаметр колес 254 мм. Для установки мотора на транец его придется снимать и перемещать на руках.

Усовершенствованная тележка аналогичной конструкции имеет два небольших колеса на ручке, позволяющие без труда перекатывать мотор в багажнике или прицепе. Выйдет немного дороже, 4650 рублей.

Тележка со свободной станиной (фальш-транцем) позволяет устанавливать мотор на транец лодки, не снимая его с тележки. Мотор крепится на тележку с помощью штифта через отверстие для дистанционного управления лодкой. Стоимость тележки 4250 рублей. Это, пожалуй, самый удобный вариант тележки от Техномарина, исключающий полное поднятие мотора.

Тележка для хранения лодочных моторов

Модели тележек для хранения лодочных моторов представляют собой упрощенную конструкцию тележек для перевозки. Модели тележек от Техномарин «Компакт» и «Компакт плюс» напоминают по конструкции стремянку, на оси одной ноги которой установлены колеса. стоимость 2800 и 4100 рублей соответственно.

Цена – от 2800 рублей.

Швейцарские тележки Biltema, аналогичны тележкам «Компакт плюс». Их стоимость 4200 рублей. Но пластмассовые колеса небольшого диаметра сильно проигрывают тележкам Российского производства. Тележки с такими колесами можно использовать исключительно на ровной твердой поверхности (асфальт). В российской действительности в песке, глине, черноземе они доставят больше проблем, чем пользы.

Цена – 4200 рублей.

Компактная тележка для лодочного мотора

Конструкция этой тележки состоит из шасси (два пневмоколеса), к которой посредине приварена в вертикальном направлении одиночная стойка с фальш-транцем. К этой стойке на разборном креплении присоединена ручка для перевозки.

Читать еще: Установка датчика эхолота на алюминиевую лодку

Недостатком этой тележки является необходимость снятия и перемещение тележки для установки на транец лодки.

Материалы

В качестве материала для каркаса используются металлические квадратные и круглые профили из конструкционной стали, размером в 25 мм, с толщиной стенки не менее 2 мм. Тонкий профиль не выдержит нагрузок от тяжелого мотора при транспортировке. Алюминиевый профиль большего сечения облегчает вес конструкции.

Все неразъемные соединения свариваются. Разъемные элементы соединяются с помощью крепежных элементов (болты, барашки, шайбы).

Имеющиеся на рынке модели тележек для хранения, транспортировки подвесных лодочных моторов позволяют выбрать конкретную тележку для нужд владельца ПЛМ. Использование тележки позволит сохранить здоровье владельца мотора и доставить удовольствие от его владения.

Тележки для перевозки лодочного мотора в Москве

Длина в собранном состоянии ( мм ):975 Длина в рабочем состоянии ( мм ):770 Высота в собранном состоянии ( мм ):295 Высота в рабочем состоянии ( мм ):1220 Ширина ( мм ):595 Грузоподъемность ( кг ):90 Вес ( кг ):8,7

Высота в собранном состоянии ( мм ):975 Высота в рабочем состоянии ( мм ):1150 Ширина ( мм ):595 Грузоподъемность ( кг ):60 Вес ( кг ):8.7

Длина в собранном состоянии ( мм ):975 Длина в рабочем состоянии ( мм ):770 Высота в собранном состоянии ( мм ):295 Высота в рабочем состоянии ( мм ):1200 Ширина ( мм ):600 Грузоподъемность ( кг ):60 Вес ( кг ):8.7

Высота в собранном состоянии ( мм ):975 Высота в рабочем состоянии ( мм ):1150 Ширина ( мм ):595 Грузоподъемность ( кг ):60 Вес ( кг ):10

Длина в собранном состоянии ( мм ):1300 Высота в собранном состоянии ( мм ):200 Ширина ( мм ):500 Грузоподъемность ( кг ):100 Вес ( кг ):9.6

Длина в собранном состоянии ( мм ):900 Высота в собранном состоянии ( мм ):200 Ширина ( мм ):400 Грузоподъемность ( кг ):60 Вес ( кг ):7.9

Длина в собранном состоянии ( мм ):230 Длина в рабочем состоянии ( мм ):530 Высота в собранном состоянии ( мм ):560 Высота в рабочем состоянии ( мм ):регулируется Ширина ( мм ):390 Грузоподъемность ( кг ):60 Вес ( кг ):6

Нет в наличии 8 000 РУБ.

Высота в собранном состоянии ( мм ):975 Высота в рабочем состоянии ( мм ):1150 Ширина ( мм ):595 Грузоподъемность ( кг ):90 Вес ( кг ):8.7

Нет в наличии 8 800 РУБ.

Длина в собранном состоянии ( мм ):400 Длина в рабочем состоянии ( мм ):700 Высота в собранном состоянии ( мм ):500 Высота в рабочем состоянии ( мм ):регулируется Ширина ( мм ):200 Грузоподъемность ( кг ):80 Вес ( кг ):8

Нет в наличии 12 900 РУБ.

Высота в собранном состоянии ( мм ):975 Высота в рабочем состоянии ( мм ):1150 Ширина ( мм ):595 Грузоподъемность ( кг ):60 Вес ( кг ):9

Нет в наличии 9 700 РУБ.

Высота в собранном состоянии ( мм ):975 Высота в рабочем состоянии ( мм ):1150 Ширина ( мм ):595 Грузоподъемность ( кг ):120 Вес ( кг ):9

Нет в наличии 12 200 РУБ.

Нет в наличии 7 750 РУБ.

Высота в собранном состоянии ( мм ):975 Высота в рабочем состоянии ( мм ):1150 Ширина ( мм ):595 Грузоподъемность ( кг ):90 Вес ( кг ):10

Нет в наличии 9 700 РУБ.

Нет в наличии 8 400 РУБ.

Высота в собранном состоянии ( мм ):975 Высота в рабочем состоянии ( мм ):1150 Ширина ( мм ):595 Грузоподъемность ( кг ):60 Вес ( кг ):11

Нет в наличии 10 500 РУБ.

Высота в собранном состоянии ( мм ):975 Высота в рабочем состоянии ( мм ):1150 Ширина ( мм ):595 Грузоподъемность ( кг ):120 Вес ( кг ):11

Нет в наличии 14 750 РУБ.

Нет в наличии 10 900 РУБ.

Нет в наличии 9 100 РУБ.

Нет в наличии 8 800 РУБ.

Нет в наличии 11 300 РУБ.

Подготовка моторной лодки к спуску на воду включает такой шаг, как доставка к воде и навешивание на транец её движителя. Отзывы судовладельцев подтверждают, что без тележки для моторов эта процедура вызывает массу затруднений. Особенно, когда мотор весит несколько десятков килограмм и имеет заполненный топливный бак.

Какие тележки для лодочных моторов можно купить?

Чтобы доставить мотор к лодке или к автомобилю, навесить его на транец или проделать обратные манипуляции, погрузить в багажник без затруднений, мы предлагаем купить тележки для моторов.

Читать еще: Мотор лодочный водомет

Наш магазин имеет в ассортименте тележки для моторов, различающиеся способом крепления движителя и, как следствие этого, функциями.

Тележки с креплением на транец;
Тележки с опорой на «перо».

Цена на тележки для перевозки лодочного моторов зависит от их модификации, но различается несущественно. Первый тип тележек оснащается аналогом транцевой доски, на которую мотор крепится с помощью струбцин. Модификация позволяет перевозить не только движитель, но и топливный бак. Дополнительные колёса на ручке тележки позволяют вкатить мотор в багажник автомобиля, пользуясь ручкой в качестве рычага.

Второй тип тележек отличается компактными размерами и служит помощником при навешивании движителя на транец. Струбцины движителя остаются свободными, так как он опирается на своё «перо», и мотор может быть переснят с тележки на транец без усилий. Тележки настраиваются под пользователя с помощью регулируемых по высоте ручек.

Тележки для лодочных моторов стоит купить тем, кто не имеет места для хранения мотора, так как они выполняют и эту функцию. Цена тележки для моторов позволяет каждому владельцу моторной лодки приобрести её и позабыть о неудобствах, связанных с транспортировкой движителя.

Купили тележку для мотора? Оставьте свой отзыв для других покупателей.

Тележка для лодочного мотора из нержавеющей стали в Балашихе

Тележка подкильная для надувных лодок большая стальная

Тележка для 4Т л/мотора до 95кг (с местом под бак)

Крепление для лодочного двигателя (BestWay)

Тележка для ПЛМ с доп. колесами

Кронштейн-тележка для подвесного мотора мощностью до 25.

Тележка для лодочного мотора 9,9-20 л.с. из нержавеющей.

Тележка подкильная для надувных лодок малая нерж.сталь

Тележка для подвесного мотора до 40 л.с. с дополнительн.

Тележка для лодочного мотора ПЛМ складная

Опора для подвесного мотора, 864-1168 мм

Якорь-кошка из нержавеющей стали, 4 кг

Тележка для подвесного мотора до 40 л.с.

Гребной винт из нержавеющей стали TITAN для лодочных мо.

Стойка для лодочного мотора / Подставка под ПЛМ

Тележка подкильная для надувных лодок малая нерж.сталь

Тележка для ПЛМ складная «компакт»

Тележка для лодочного мотора разборная

Тележка для ПЛМ с местом для топливного бака

Тележка для траспортировки лодки

Чехол транспортировочный для мотора от 8 до 20 л.с., се.

Опора для подвесного мотора 762-1016 мм

Тележка для лодочного мотора ПЛМ складная

Тележка для л/мотора до 60кг

Тележка Вилкарт для лодочного мотора ТМ-2 груз 60 кг

Тележка для подвесного мотора до 40 л.с. C16227

Тележка патриот для лодочного мотора до 100кг (25 л.с.)

Насадка для лодочного мотора из двигателя бензокосы (33.

Тележка для лодочного мотора

Тележка для мотора до 60л.с. 060121Т 060121T

Чехол (сумка) для водометного лодочного мотора

Транспортировочный чехол для лодочного мотора 70-100 л.

Якорь Брюса из нержавеющей стали Lewmar 0058901 5 мм 1.

Транспортировочный чехол для лодочного мотора 5-40 л.с.

Тележка для подвесного мотора до 40 л.с. 060121T

Тележка для лодочного мотора из нержавеющей стали

Тележка для ПЛМ складная компакт 060123Т (183203Т) 0601.

Тележка Вилкарт для лодочного мотора ТМ-3 груз 60 кг

Сумка для лодочного мотора 6-10лс до 45кг

Тележка для мотора весом до 50 кг

Транец для вспомогательногого мотора нержавеющий крепёж.

Якорь-кошка из нержавеющей стали, 1,5 кг

Тележка для ПЛМ с доп. колесами 060122T

Тележка для ПЛМ

Тележка для подвесного мотора до 40 л.с. 060121T

Замок для подвесного мотора мощностью до 25 л.с.

Тележка для лодочного мотора до 95кг с местом под бак

Тележка для ПЛМ с доп. колесами 060122T

Тележка для лодочного мотора ТМ-100

Тележка подкильная для надувных лодок большая нерж.стал.

Тележка для лодочного мотора до 35кг

Складная ручная тележка LTC Smart Living 2018 80 кг 908.

Тележка для лодочного мотора из нержавеющей стали

Транцевые колеса для лодки ПВХ ТК-150Н

Гребной винт из нержавеющей стали TITAN для лодочных мо.

Тележка под мотор разборная

Тележка подкильная для надувных лодок малая стальная

Тележка для ПЛМ складная «компакт Плюс»

Тележка для подвесного мотора до 30 л.с. 060127T

Тележка для лодочного мотора Storm

Транспортировочный чехол для лодочного мотора 70-100 л.

Тележка Вилкарт для лодочного мотора ТМ-1 груз 60 кг

Тележка для мотора до 60л.с. 060121Т 060121T

Цепь якорная из нержавеющей стали, 6 мм

Maritim Замок для пайолов из нержавеющей стали AISI 316.

Тележка под мотор разборная CFBPM013B

Тележка для подвесного мотора до 30 л.с. 060127T

Тележка для лодочного мотора до 95кг.

Гребной винт из нержавеющей стали TITAN для лодочных мо.

Maritim Обушок из нержавеющей стали матовый 79c 75 мм 1.

Тележка патриот для лодочного мотора до 60кг (15 л.с.)

Тележка для мотора до 60л.с. с доп.колес. 060122Т

Тяжело накладешь — еле унесешь, тележка для ПЛМ

Ещё мотор весом до 20 килограмм возможно перенести на руках до своей лодки, но более тяжёлые экземпляры надо будет транспортировать.

Сделать это можно с помощью тележки.

Казалось бы, очень простая конструкция, но тем не менее современная тележка для подвесного лодочного мотора должна соответствовать определённым требованиям:

Иметь небольшой собственный вес.
Иметь широкие колёса.
Быть прочной и надёжной.

Такую тележку можно приобрести уже готовую или смастерить своими руками.

Универсальные конструкции тележек ориентированы на передвижение мотора любой марки и веса, очень легко трансформируются под необходимый размер.

Читать еще: Лодки с нднд

Индивидуальные тележки для лодочного мотора изготавливаются под его конкретные габариты.

Конструктивные особенности

Тележка по своей сути — это металлическая одноосная или двухосная конструкция. В нижней части расположена рама, на которую, собственно говоря, и фиксируется мотор.

Мотор опирается на раму ли платформу своим килем.

Тележка снабжена двумя колёсами, редко бывают конструкции на 4-х колесах, они рассчитаны для очень тяжёлых моторов. Иногда используют одноколёсную тележку, но она не так удобна в эксплуатации, как двухколёсная.

Верхняя часть оборудована ручкой, которая регулируется: ниже — выше.

Мотор должен быть надёжно закреплён. В качестве крепления используются:

Ремни, изготовленные из прочной тканевой основы или резиновые.
Металлические завинчивающиеся крепления в виде барашков.
Металлические крепёжные штыри.
Комбинированные крепления, совмещающие резиновые и металлические соединения.

Сами тележки бывают складные или иметь целостные. Складные, безусловно, удобнее, их хорошо перевозить в автомобиле, но они и дороже.

Особое внимание уделяется колесам. Они должны быть проходимы по мокрому песку или глинистому грунту и удобными для перемещения тележки по крутому берегу. Колеса различаются по сути: накачиваемые или монолитные.

В универсальных тележках изменяется высота стоек, подгоняется под различную высоту транцевой доски.

Тележки для сверхтяжелых моторов снабжены гидравликой, которая поможет повернуть мотор в правильное положение перед его установкой на плавсредство.

Мотор обычно крепится на транец лодки непосредственно с тележки, которая подкатывается прямо в водоём. Но есть недорогие конструкции, которые подразумевают, что мотор будет перенесён на лодку руками, это не совсем удобно.

Что можно приобрести

Если рассматривать серийные модели, то популярностью пользуются следующие:

Morlab

Тележка российского производства, компания активно занимается рекламой и всячески двигает свой товар на рынке.
Такая телега может быть использована для любого мора весом не более 60 кг. Она сделана из лёгкого и не подверженного коррозии сплава.

Собственный вес – 6 килограмм;
Габариты – длина в собранном состоянии – 230 мм; длина в рабочем состоянии – 530 мм; высота в собранном состоянии – 560 мм; высота в рабочем состоянии – регулируется; ширина – 390 мм.
Трансформируются под размер мотора.
Ручка выдвигается на удобную длину.
Колёса, диаметром 23 см, проходимы на проблемном грунте, изготовлены без надувных камер, а, значит, не подвержены проколам.
Средняя цена – 7500 рублей.

Стоимость внушительная, но и отзывы хорошие.

ТМ -2 и ТМ -1

Тележка российского производства, предназначена для перемещения подвесного мотора, весом до 90 кг, а также бака для топлива, можно перевозить собранную надувную лодку. Изготовлена из сплава алюминия с магнием, легкого и прочного.

Конструкция разборная, но для приведения тележки в рабочее состояние никаких инструментов не требуется. Имеется багажное отделение для установки канистры с топливом.
Габариты — длина в собранном состоянии 975 мм, в рабочем – 770 мм; высота в собранном состоянии 295 мм, в рабочем -1220 мм; ширина – 595 мм.
Колёса диаметром 25 см, пневматические.
Средняя цена – 7000 рублей

Модель М-1 отличается от М-2 отсутствием багажника для перевозки канистры с топливом. Средняя стоимость модели М-1 – 65000 рублей.

Тележка «Компакт — Плюс»

Конструкция российского производства, изготовлена из стали, предназначена для перевозки подвесных моторов мощностью до 15 л.с, очень компактная.

Колеса диаметром – 26 см.
Средняя цена — 4200.

Более простая модель «Компакт», имеет колёса диаметром 154 мм, стоимость – 2900 рублей.

Техномарин

Производитель –«Техномарин» предлагает несколько моделей для перевозки моторов различного веса.

183201Т — используется для моторов весом до 100 кг., сделана из стали, оборудована выдвижной ручкой, габариты 1000х240х240 мм , собственный вес 15 кг. Колёса надувные — 254 мм. Стоимость — 4500 рублей.
183202Т — модель аналогична 183201Т, дополнительно снабжена колесами на ручке для удобной погрузки в автомобиль. Стоимость — 4700 рублей.
770011Т -предназначается для моторов до 30 л.с., стоимость 4250 рублей.

Тележки под конкретные моторы

Безусловно, ведущие производители лодочных моторов, такие как Suzuki, Honda, Nissan Marine и другие, также побеспокоились об их транспортировке. Возможно приобрести, так называемые, родные модели, но цена будет высокой, с учетом роста валюты, больше 10 000 рублей, в зависимости от конкретного образца.

Ряд умельцев поставили изготовление своих моделей на поток, их можно заказать под свой мотор, по цене гораздо ниже, чем серийная продукция. Вот например, санкт-петербургский сайт: http://telega-lod-motor.narod.ru/, где можно заказать оригинальные тележки под мотор «Сузуки», Хонда», «Меркурий» и т.д по цене не больше 6000 рублей.

Адреса в Москве и СПБ, где можно приобрести тележки

Г. Москва Мотосалон «Прокатись.ru», Каширское шоссе д.61, Автомобильный торговый центр «Москва», павильон № 17, т.8 (495)646-88-68; 215-08-31.
Магазин – салон «Лодки-моторы» г.Москва 14 км. МКАД, р-к «Садовод», павильон НП-4, т. 7(495)972-88-00; 091-85-75; 546-88-00.
Г.Санкт — Петербург ТД «Техномарин» розничный магазин, ул.Софийская д.14, т. +7(812)7061050; 7061059.
Г.Санкт-Петербург «Аквамаркет» пр.Обуховской обороны 86 К, ворота 3, подъезд № 4 7 т.(812) 648-58-77; 924-98-19.

Своими руками

Ну а если вы способны смастерить тележку для подвесного мотора своими руками, то понадобится навык в работе со сваркой и подручный материал. В качестве станины подойдёт металлический стул, старое кресло от автомобиля, или просто нарезать металл и дальше уже – сварка. Колёса нужного диаметра придётся купить.

Предлагаю вашему вниманию простые чертежи, которые возможно помогут:

Ещё один чертеж:

Можно посмотреть на видео возможные варианты:
